PEM-200H半导体测试成型取向电磁铁

1、概述

1.1用途：PEM-200H铠装式电磁铁用在材料成型取向,半导体测试,材料磁效等应用之中.

也可用于磁滞现象研究，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向等.

PEM-200H电磁铁工作气隙磁场是根据电磁感应原理，电流源对磁场线包供直流电流，并由导磁回路聚磁产生磁场，调节气隙大小，改变极面直径，调整工作电流均可改变工作气隙磁感的大小。

1.2、特点

（1）PEM-200H电磁铁设计为双扼H型立式结构，具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。

（2）PEM-200H磁场工作磁极距离气隙调节轻便灵活，极帽极柱设计为一体结构，螺纹连接、装卸方便，极面直径出厂为Ф200mm(其他可定制)，工作气隙为60mm(其他可定制)。

（3）PEM-200H电磁铁的工作气隙调整结构，调节省力轻便。

（4）PEM-200H电磁铁磁路部分全部采用纯铜电磁线、优质电工纯铁、电磁线为H级绝缘180度高温电磁线。

（5）磁路设计的H/B磁化曲线工作点设计合理（非饱和区、适当增大工作电流、磁场可以适当增大）。

（6）PEM-200H电磁铁水路冷却系统采用力田公司专利技术、水箱冷却、散热效率高。

（7）PEM-200H电磁铁可选配磁极距离数字显示系统、磁极距离调节方便准确。

2、主要技术参数

2.1、极面直径：φ200mm

2.2、工作气隙：0～60mm连续可调

2.3、磁感应强度：工作气隙60mm时，H ≥ 1.1T

2.4、最大磁场：工作气隙10mm时，H ≥2.2T

2.5、剩磁：气隙10mm时，H ≤12mT

2.7、工作电流： DC 0～25A

2.9、冷却方式：水冷（选配冷水机）

2.10、整体尺寸：700（W）×600（D）×900（H）

2.11、重    量：1600kg

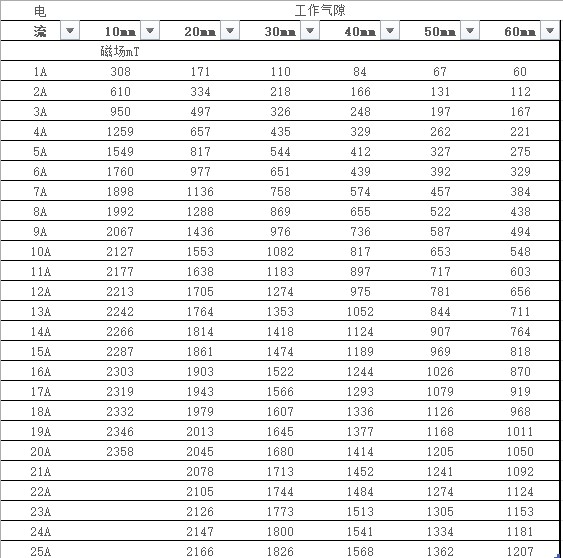

3.00.   磁场参考
