PEM-3020强磁场电磁铁/电磁场发生器
1、 概述
力田磁电科技有限公司系列直流电磁铁/电磁场，适用于科研单位，高等院校及工厂做物质磁性实验研究，可用于磁性材料测量装置、振动样品磁强计、霍尔效应研究、磁光效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置以及对磁性器件的充磁和退磁等。
2、电磁铁/电磁场工作原理
电磁铁电磁场是由线包、轭铁、铁芯（极柱）、极头等组成的闭合磁路产品。通电的导电绕组（线圈/包）能产生一定的磁场，铁芯（极柱）在外部线圈磁场的作用下，其内部的排列不规则的铁磁性金属原子重新规则排列，共同指向一个方向，从而被磁化，增加了磁通，在铁芯、轭铁和气隙间就产生了数量可观的磁通Φ，当控制电源电流变化时，极头间气隙中形成可控的高强度磁场。
3、电磁铁/电磁场的特点：
磁场气隙双向可调，单轭磁场结构，磁场方向水平；直立座放，有很宽阔的操作空间，便于取放样品，容易与其他设备组合架构，是磁性研究最为常见的电磁铁/电磁场之一。
3.1  pem-3020型卧式水冷电磁铁/电磁场运用电磁感应原理，采用单轭水冷式结构，样式美观、性能可靠。
3.2 磁场工作气隙调节轻便灵活，极头与极柱采用分体螺纹连接结构，便于极头更换，电磁效率高，电磁铁极柱为200mm,极面直径最大为φ120mm，另配φ80mm、φ60mm极头 ，工作气隙最大为140mm。
3.3 pem-3020型卧式水冷电磁铁电磁场带气隙结构调整技术设计合理，极头不需要锁紧，气隙不改变，保证测量使用的重复性。电磁铁/电磁场卧式结构,具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便的特点。
4、 技术参数
4.1  极面直径：φ120mm，80mm、60mm
4.2  工作气隙：0～140mm 连续可调
4.3  磁场强度：工作气隙20mm时，60mm极头中心磁场最大H≥2.5T
4.4  磁场强度：工作气隙20mm时，80mm极头中心磁场最大H≥2.2T
4.5  磁场强度：工作气隙20mm时，120mm极头中心磁场最大H≥2.0T
4.6  剩    磁：气隙10mm时  H≤12mT
4.7  工作电流：DC  0～20A
4.8  线包绝缘电阻：＞10MΩ
4.9  磁场外形尺寸：1600mm×1250mm×1300mm
4.10 重      量  ：约800kg

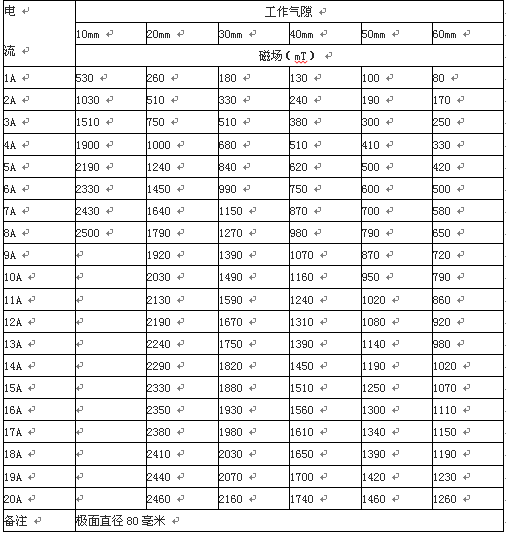

5、磁场参数表：（供参考）
